BT RBDe 4/4 Pendelzüge

3 teilige BT RABDe 4/12 Komposition in Schachen SG als S4

Die Bodensee-Toggenburg-Bahn (BT) eröffnete 1910 die Strecke Romanshorn – St. Gallen – Lichtensteig – Wattwil durch die malerische Landschaft des Toggenburgs. Die anschliessende Linie Wattwil – Nesslau folgte 1912. In Romanshorn und St. Gallen bestand von Anfang an direkter Anschluss zur SBB, in Wattwil zur späteren Südostbahn (SOB) nach Rapperswil. Aus dieser engen betrieblichen Verzahnung entstand früh das Konzept durchgehender Züge, woraus später der bis heute bekannte Voralpen-Express hervorging (ab 2014 verkürzt St. Gallen – Luzern).

Der Betrieb wurde anfänglich mit Dampflokomotiven, später mit Elektrolokomotiven und Triebwagen abgewickelt. Die Einführung des Taktfahrplans im Jahre 1981 zwang die BT zu einem grossen Investitionsvolumen in neue Fahrzeuge. Der immer mehr verdichtete Fahrplan und der immer grössere Einsatzrayon verlange nach schnelleren, leichten und komfortableren Fahrzeugen. Um in den Genuss von Bundesbeiträgen an die Investitionskosten zu gelangen, entschloss sich die BT die neu zu beschaffenden Fahrzeuge nach den Vorgaben des EAV (Eidgenössisches Amt für Verkehr heute BAV) zu konzipieren. Das Pflichtenheft für diese Fahrzeuge sieht vor, dass sie  in einem möglichst hohen Masse mit zu beschaffenden Fahrzeugen anderer Privatbahnen identisch waren. Zwischen 1981 und 1982 wurden 49 Triebwagen oder Triebzüge an verschieden Privatbahnen in der Schweiz ausgeliefert. Die BT erhielt 6 dieser EAV genannten Privatbahn NPZ Züge der Bauart RBDe 4/4.

Konzept und Bauart Die Züge wurden als feste 3-teilige Kompositionen konzipiert. Technisch bestehen sie aus:

• Triebwagen (RABDe 4/4)

• Zwischenwagen (B)

• Steuerwagen (ABt)

Trieb- und Steuerwagen sind betrieblich zwingend, Zwischenwagen können ergänzt oder weggelassen werden. Die tiefliegenden Wagenübergänge mit Tunneldurchgang waren in einer Zeit ohne Niederflurtechnik eine Besonderheit – machten den Einsatz jedoch exklusiv in NPZ-Kompositionen notwendig. Die Wagen verfügen über zwei zweiflügelige Aussenschwenktüren, aussenbündig schliessend, was kondukteurlosen Betrieb (KLB) ermöglicht.

Der Innenraum ist offen und modern gestaltet mit längsliegenden Gepäckträgern. Die Abteile weisen in beiden Wagenklassen grosszügige Sitzteiler auf mit komfortablem Beinabstand auf.

Sitzteiler:

• 1. Klasse: 2090 mm

• 2. Klasse: 1750 mm

Klimaanlagen wurden nicht eingebaut; stattdessen kommt eine leistungsfähige Lüftung zum Einsatz.

Die Triebwagen weisen nur einen Einstieg auf, dafür zusätzlich ein Gepäckabteil mit Schiebetüre. Apparatekasten sind beim Wagenübergang und angrenzend an das Gepäckabteil untergebracht.

Elektrischerteil Angetrieben werden die Triebwagen über die vier Achsen mit je einem Fahrmotor Typ 4FXM3252 von BBC. Die Kraftübertragung erfolgt über BBC Gummiantriebe. Die Energie wird über einen Einholmstromabnehmer, den Hauptschalter und der Hochspannungseinführung und über einen Radialgeblechten Transformator Typ LOT 2100 bezogen. Die Triebwagen weisen eine stufenlose Thyristor Phasenanschnittsteuerung auf. Eine eingebaute Widerstandsbremse lässt das elektrische Bremsen bis fast zum Stillstand zu.

Technische Daten

Verbleib In den 90er Jahren erhielten alle sechs Züge einen weiteren Zwischenwagen. Nach der Fusionierung von BT und SOB zur SOB  im Jahre 2001 gingen alle Triebzüge in den Bestand der neuen Bahngesellschaft über. Die SOB hatte geplant, die Fahrzeuge zu verkaufen und durch neue Flirt Kompositionen von Stadler zu ersetzen. Aus Mangel an Interessenten wurde dieses Vorhaben nicht realisiert. Die sechs RABDe 4/12 der BT (später SOB RBDe 566 071–076) wurden zwischen 2020 und 2023 vollständig aus dem Plandienst genommen. Ein Teil der Einheiten wurde verschrottet, andere dienen als Ersatzteilspender oder sind abgestellt. Der RBDe 566 076 soll als potenzielles Museumsfahrzeug in Betracht gezogen werden.

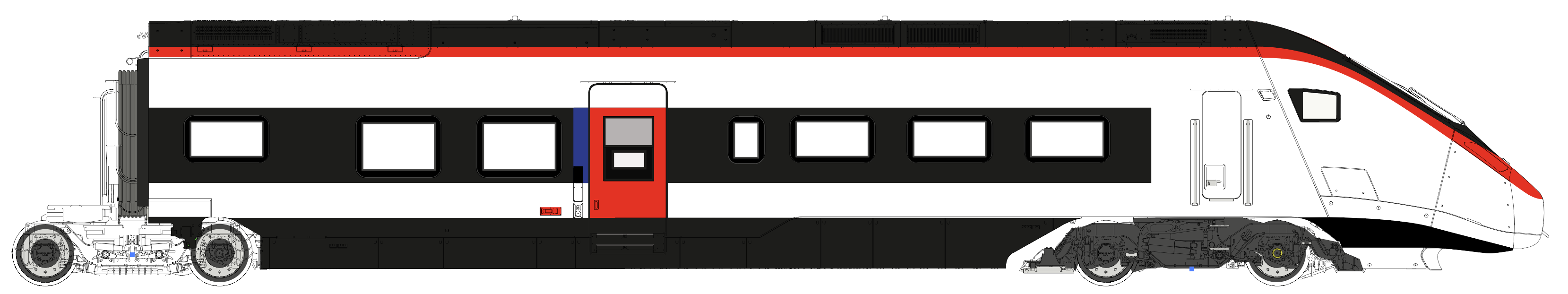

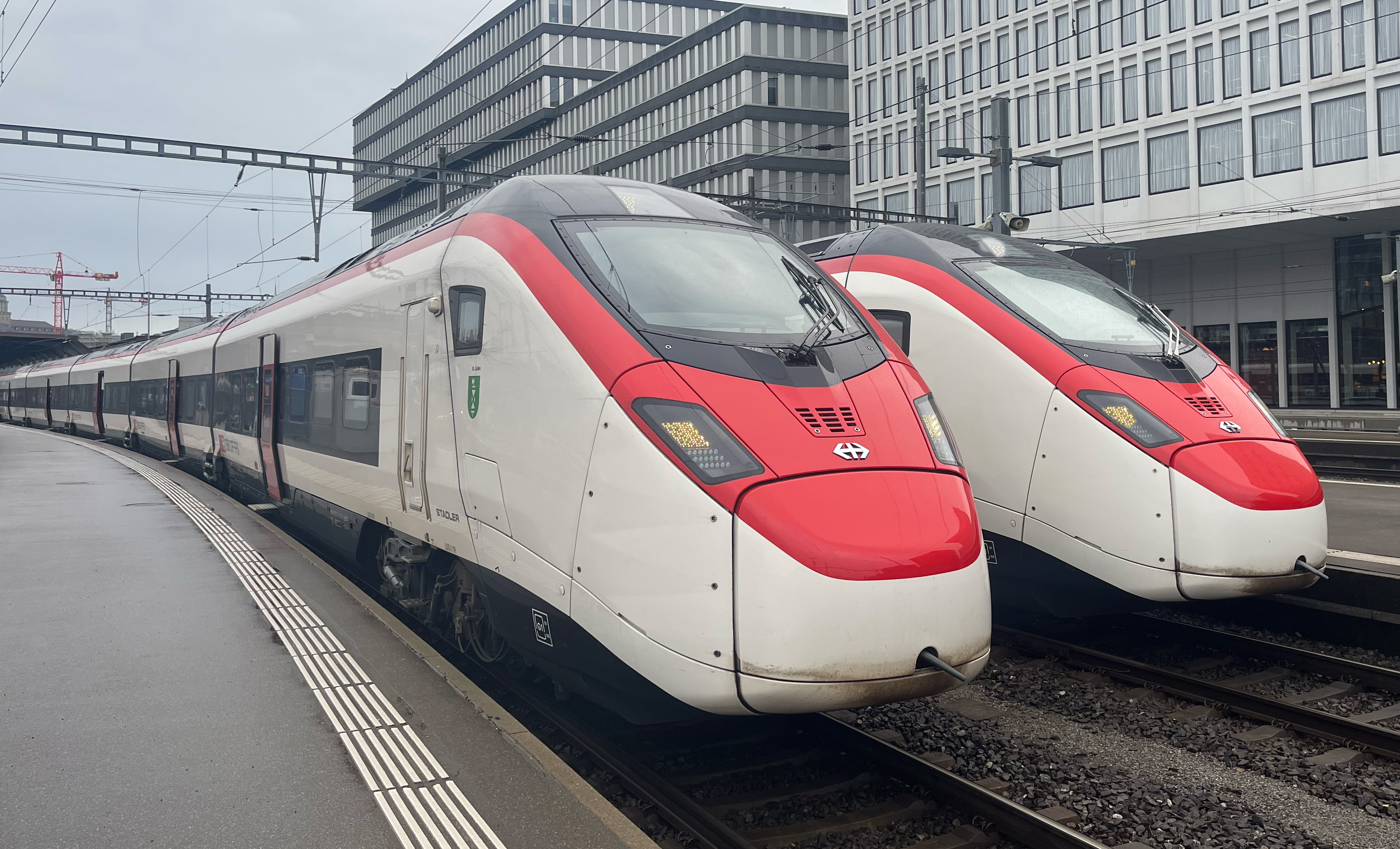

RABe 501

«Giruno» – der Bussard unter den Fernverkehrszügen

Im Jahr 2012 schrieb die SBB unter dem Projektnamen BeNe («Beschaffung Neue internationale Züge») 29 neue Züge für den Nord–Süd-Verkehr aus. Die Fahrzeuge sollten einstöckig und ohne Neigetechnik ausgeführt werden, um im Unterschied zu den ICN für den Einsatz im Gotthardverkehr optimiert zu sein.   Am 9. Mai 2014 fiel die Entscheidung zugunsten von Stadler Rail und ihrem neuen Hochgeschwindigkeitszug SMILE. Der Auftrag umfasste ein Volumen von 980 Millionen Franken mit Option auf 92 weitere Züge. Nach Einsprüchen der Mitbewerber Alstom und Talgo konnte der Vertrag am 30. Oktober 2014 rechtskräftig unterzeichnet werden. Seit 2015 wird das Projekt bei der SBB offiziell unter dem Namen Giruno geführt. Die RABe 501 sind 200 Meter lange, elfteilige Gliederzüge der SBB, gebaut von Stadler Rail in Bussnang. Der Zug wird von der SBB als Giruno bezeichnet – abgeleitet vom rätoromanischen girùn für «Bussard». Beim Hersteller trägt der Zug die Bezeichnung Stadler SMILE für Schneller Mehrsystemfähiger Innovativer Leichter Expresszug.

Design

Das markante Design des Giruno stammt von der Agentur Nose Design AG. Das Gestaltungskonzept wurde 2017/18 mit dem Design Leadership Prize – Focus Ageing Societyausgezeichnet und steht für ein helles, grosszügiges Innenraumkonzept mit breiten Einstiegen, klarer Linienführung und zeitgemässem Komfort. Der Zug weist Abteile der 1. und 2. Klasse auf. Zusätzlich wurden ein Businessabteil mit anderem Lichtkonzept sowie ein grosszügiges Kinderabteil realisiert. Erstmals sind Behindertenplätze sowohl in der 1. als auch in der 2. Klasse vorhanden.

Inbetriebsetzung

Die erste Präsentation des Giruno erfolgte im September 2016 auf der Innotrans in Berlin. Der erste komplette Zug wurde am 18. Mai 2017 in Bussnang feierlich im Beisein von Bundespräsidentin Doris Leuthard ausgerollt. Im Rahmen der Zulassung erreichte der Giruno im Februar 2018 zwischen Hannover und Göttingen eine Geschwindigkeit von 275 km/h – rund 10 % über der Auslegungsgeschwindigkeit von 250 km/h. Am 4. April 2019 erhielt der Giruno vom Bundesamt für Verkehr die Betriebsbewilligung für 200 km/h auf dem Schweizer Netz. Die Zulassungen für Italien, Deutschland und Österreich folgten bis 2021. Seit Dezember 2019 verkehren die Züge fahrplanmässig durch den Gotthard-Basistunnel und verbinden Basel bzw. Zürich mit Chiasso, Lugano und Mailand. Auch auf der Linie Zürich – Chur sind die Giruno mittlerweile regelmässig anzutreffen.

Technisches

Der Giruno ist ein unteilbarer, elfteiliger Gliederzug mit Jakobs-Drehgestellen und unter den drei Stromsystemen 15 kV / 16,7 Hz AC, 25 kV / 50 Hz AC sowie 3 kV DC einsetzbar. Die Züge verfügen über Scharfenbergkupplungen Typ 10, WLAN, Steckdosen (Typ F und J), LED-Beleuchtung, grosse Gepäckablagen

und behindertengerechte Einstiegszonen auf 550 mm und 760 mm Perronhöhe. Die maximale Höchstgeschwindigkeit beträgt 250 km/h. Mit seinem tiefliegenden Einstieg und rollstuhlgängigen Toiletten gilt der Giruno als erster «Niederflur-Hochgeschwindigkeitszug» der Welt.

Varianten und Komfort

Alle mittlerweile 41 ausgelieferten Züge verfügen über einen Speisewagen. Der Innenraum bietet sowohl Vis-à-vis- als auch Reihenbestuhlung mit Klapptischen, getrennte Toiletten für Damen und Herren sowie einen Pissoirbereich. Fahrradstellplätze und Familienzonen ergänzen das Angebot.

Zugtaufen

Jeder der sechsundzwanzig Giruno-Züge trägt den Namen und das Wappen eines Schweizer Kantons – ganz wie einst die legendären Ae 6/6-Lokomotiven. Die Wappen sind aussen beim Führerstand und zusätzlich im Speisewagen angebracht. Die erste Taufe erfolgte am 8. August 2019 in Bellinzona mit dem Zug RABe 501 003 «San Gottardo». Weitere Taufen folgten, darunter Uri, Zürich, Thurgau, Basel-Stadt und Ticino. Bis 2025 erhielten die meisten Züge Namen und Wappen – teils in stillen Taufen – darunter Aargau, Graubünden, Jura, Simplon und Vorarlberg. Die letzte Serie der Züge trägt Namen von Regionen, die sie anfahren wie Ligurien, Veneto oder Baden Württemberg – aktuell noch ohne Wappen.

Einsatz

Seit 2019 verkehren die Giruno-Züge im internationalen Gotthardverkehr, seit 2020 auch bis nach Mailand. Ab 2025 werden sie zudem auf den EC-Linien Zürich – Florenz, Zürich – Livorno – Genua sowie Zürich – Bologna eingesetzt. Langfristig ersetzen sie die bisherigen Neigezüge des Typs ICN und ETR 610. Die in den Jahren 2022 und 2024 nachbestellten zwölf zusätzlichen Züge sind inzwischen abgeliefert und ermöglichen es, den internationalen Verkehr nach Deutschland und Italien weiter auszubauen.

Kritik und Erfahrungen

In den ersten Einsatzjahren kam es zu Kinderkrankheiten bei Türen und Steuerungssystemen. Auch die Lärmdämmung und die hellen Innenräume wurden teils kritisiert. Stadler hat seither zahlreiche Nachbesserungen vorgenommen. Heute gilt der Giruno als moderner, komfortabler und technisch fortschrittlicher Hochgeschwindigkeitszug für die Zukunft des Schweizer Fernverkehrs der kaum von Störungsbedingten Zugausfällen betroffen ist. Die Verfügbarkeit der Züge erreicht beinahe 100%

Technische Daten SBB RABe 501 «Giruno»

Zugtaufen und Namen SBB RABe 501 «Giruno»

Nr.	Name	Bemerkung	Wappen
501 001	Ticino	Taufe nach COVID-Pause, 2021
501 002	Kanton Aargau	Taufe 8.12.2023, Brunegg / Mägenwil
501 003	San Gottardo	Taufe, 8.8.2019 Bellinzona
501 004	Kanton Schwyz
501 005	Kanton Nidwalden
501 006	Kanton Obwalden
501 007	Kanton Uri
501 008	Monteceneri	ehem. Ceneri Design
501 009	Kanton Zürich	Taufe 23.11.2019 Zürich
501 010	Kanton Baselland
501 011	Kanton Thurgau	Taufe 26.9.2019 Frauenfeld
501 012	Kanton Solothurn
501 013	Kanton Zug
501 014	Kanton Bern
501 015	Kanton St. Gallen	Taufe 29.8.2021 Rapperswil
501 016	Kanton Glarus
501 017	Kanton Fribourg / Freiburg
501 018	Kanton Appenzell Ausserrhoden
501 019	Kanton Appenzell Innerrhoden
501 020	Kanton Luzern
501 021	Kanton Graubünden	Taufe 9.8.2024 Chur
501 022	Kanton Vaud
501 023	Kanton Wallis
501 024	Kanton Neuenburg
501 025	Kanton Genève
501 026	Kanton Basel-Stadt	Taufe 21.5.2022 Basel SBB
501 027	Kanton Schaffhausen
501 028	Kanton Jura	Taufe 10.10.2024 Delémont
501 029	Simplon
501 030	Lombardia
501 031	Liguria
501 032	Veneto
501 033	Emilia Romagna
501 034	Hessen
501 035	Hamburg
501 036	Toscan
501 037	Baden Württemberg
501 038	Niedersachsen
501 039	Südtirol Trentino
501 040	Voralberg
501 041	Noch nicht gekauft

BR 187 TRAXX III

BLS BR 187 004 in Bellinzona

Bombardier präsentierte im Mai 2011 an der Transport und Logistik Messe in München die neuste Version der Zweifrequenz-Wechselstromlokomotive Traxx AC3 oder TRAXX III. Wie die Vorgängerinnen AC1 und AC2 ist die AC3 für den Betrieb unter 15 kV 16 2/3 Hz und 25 kV 50 Hz Wechselstrom ausgelegt und verfügt gleich wie die Vorgänger Modelle über eine Dauerleistung von 5600 kW.

Neu ist die Kopfform der auf den Lokrahmen aufgesetzten Führerstände aus Glasfaserverstärktem Kunststoff und die Führerstände der TRAXX III sind erstmals, bereits ab Werk, für den Einbau der Zugbeeinflussung ETCS vorbereitet. Der Lokkasten wurde nicht mehr mit glatten Seitenwänden sondern mit sogenannte Flex-Panels versehen - die Flexpanels erlauben das Einspannen von vorgedruckten Planen mit Logos des EVU oder Werbepanels. Die Flexpanels verdecken in erster Linie die Sicken und sind kostengünstiger als eine Umlackierungen oder Umbeklebungen bei Mietlokomotiven.  In der Schweiz ist die Nutzung der Flex Panels untersagt.

Völlig neu sind die optional verfügbaren Last-Mile-Module, die es mit einem DPM (Diesel Power Modul) und einer Batterie gibt. Das LMD besteht aus einem Dieselmotor um auf nichtelektrifizierten Streckenabschnitten und Anschlussgleisen fahren zu können. Ein Dieselmotor mit einen Hubraum von 7150 cm³ und einer Leistung von 230 kW wird von einem 290 kW Akku unterstützt. Der Dieselmotor erfüllt die Euro 3 Abgasnorm. Auch im Dieselbetrieb werden alle vier Fahrmotoren angetrieben, die Anfahrzugkraft beträgt dabei zusammen mit Batterieunterstützung unverändert 300 kN, bei einer Last von 2000 t erreicht man eine V max von 40 km/h. Der Tankinhalt von 400 Litern reicht bis zu acht Stunden Dieselbetrieb, kurze Strecken können auch ausschließlich mit der eingebauten Batterie zurückgelegt werden. Der Umschaltung vom elektrischen Betreib auf Dieselbetrieb kann während der Fahrt erfolgen. Weiter verfügt die Maschine über eine Funkfernsteuerung die für den Rangierbetrieb eingesetzt werden kann. Dabei steuert der Lokführer die Maschine mit der Fernsteuerung vom Bodenaus und übernimmt auch das Kuppeln und Entkuppeln der Last.

Technische Daten

Einer der ersten Besteller von Traxx AC3 war der Fahrzeugvermieter Railpool, der aus seinem Rahmenvertrag mit Bombardier fünf Lokomotiven abrief. In der Schweiz oderte BLS cargo eine Serie von 3 Maschinen der TRAXX 3.

Foto-Gallerie
